Mentionez de la inceput ca acest tutorial, este bazat pe o traducere din limba germana, dar cu imbunatatiri, fotografii si adaugiri facute de mine.
Multumiri pe aceasta cale userilor: Iceman, Supachris, ChrisJ, Frank, TiCar de pe Opel-Problemforum.de, dar si userilor : botosu si h0rm0n de pe Clubopel.com

Scule necesare: șurubelnițã, letcon, cutter, clește spit sau similar, cleste de sertizat pini si papuci, aparat de masura, etc..

Materiale necesare:

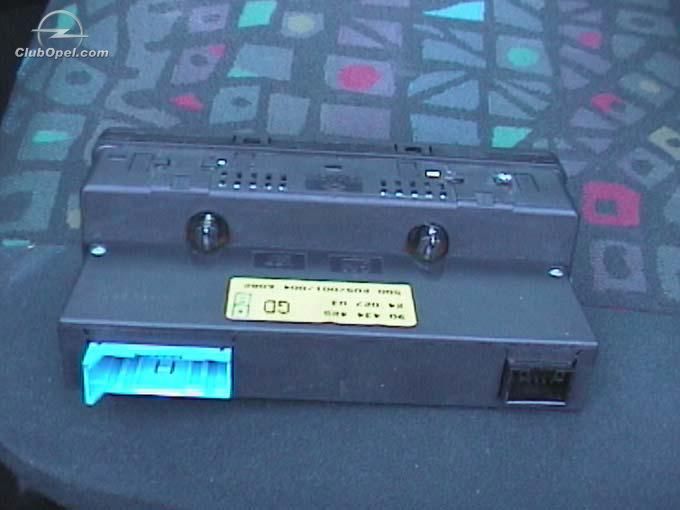

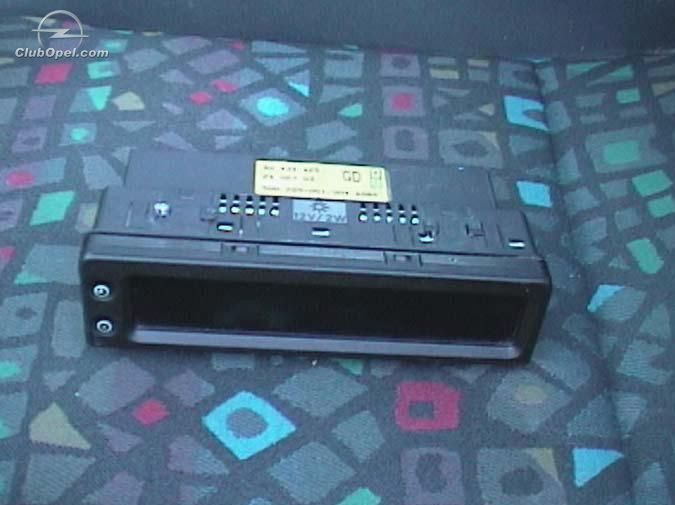

- Un computer de bord (MID) de Astra F GSI cu conectorul lui de 26 de pini;
- O maneta de actionare stergatoare, cu butoane de bordcomputer, de Astra F GSI, Astra G sau Vectra B;
- Un modul Check control, daca se doreste instalarea integrala;
- Senzor de lichid de racire;
- Senzor de lichid de spalat parbrizul;
- Senzor placuta de frana;
- Senzol nivel ulei in baie;
- Pini de conectori, papuci;
- Tub termocontractibil;
- 5-6 m conductor de sectiune 0.5 - 0,75 mm, recomandabil mai multe culori;
- Markeri de cablu.

Prefata:
Computer de bord? Da, mi-ar place, dar Tigra nu a avut din fabrica din pacate. Un TID este destul de frumos, dar poate afisa numai data, ora, temperatura exterioara si postul de radio. Asta pana vezi un computer de bord de Astra F GSI (asa cum s-a intamplat si cu mine) si iti vine ideea sa pui si pe Tigra asa ceva.

De ce doar de Astra F GSI? Datoritã relatiei relativ apropiate intre vechile modele Opel si datorita faptului ca acest MID (Multi Info Display), se apropie ca dimensiune si forma cu TID-ul (Triple Info Display) existent pe Tigra, Astra F si Corsa B, ceea ce face ca, practic, cu un pic de ajutor sa se poata potrivi si monta pe Tigra.


Ce "poate face" un MID de Astra F GSI?
MID poate face ambele funcții, adica BC (BordComputer) si CC (CheckControl).

Detalierea functiilor:
BC (BordComputer)
- Rezerva carburant (km ce se mai pot face cu carburantul din rezervor);
- Viteza medie;
- Consum instantaneu;
- Consumul mediu;
- Cronometru;
- Temperatura exterioara;
CC CheckControl)
- Controlul nivelului lichidului de spalat parbrizul;
- Controlul nivelului lichidului de frana;
- Controlul placutelor de frana (numai fata);
- Controlul becurilor (faza scurta, pozitii spate, stop pe frana);
- Controlul nivelului de ulei;
- Controlul nivelului lichidului de racire;
Iata doua exemple:

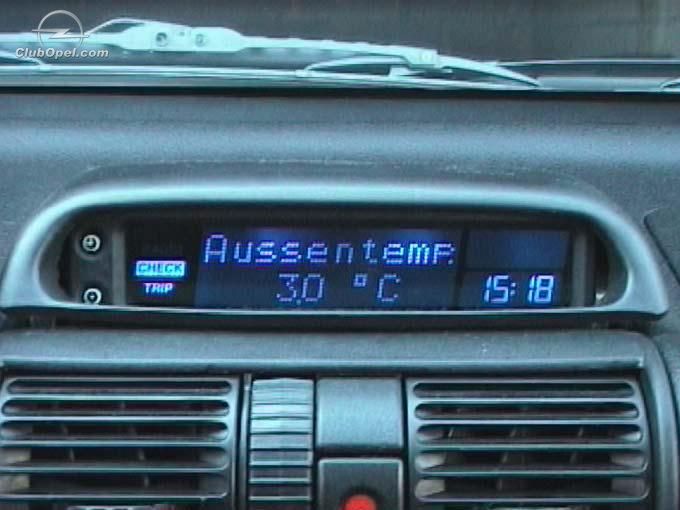

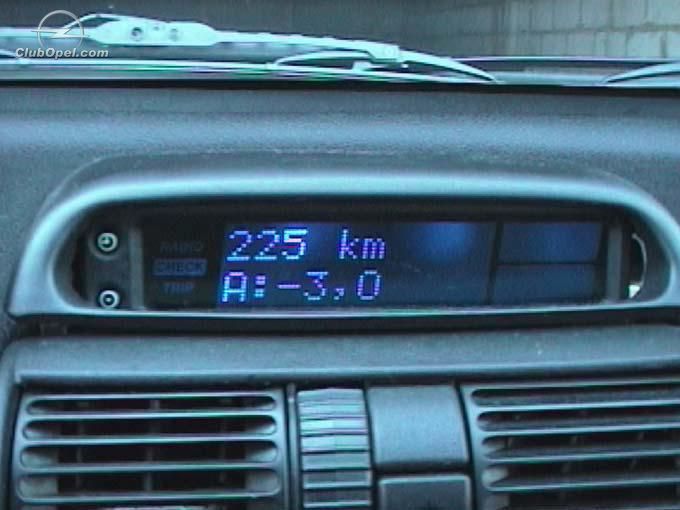

Temperatura exterioara

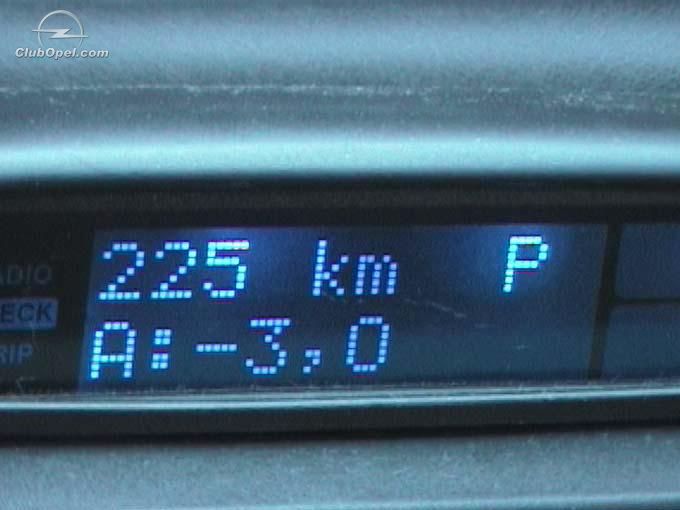

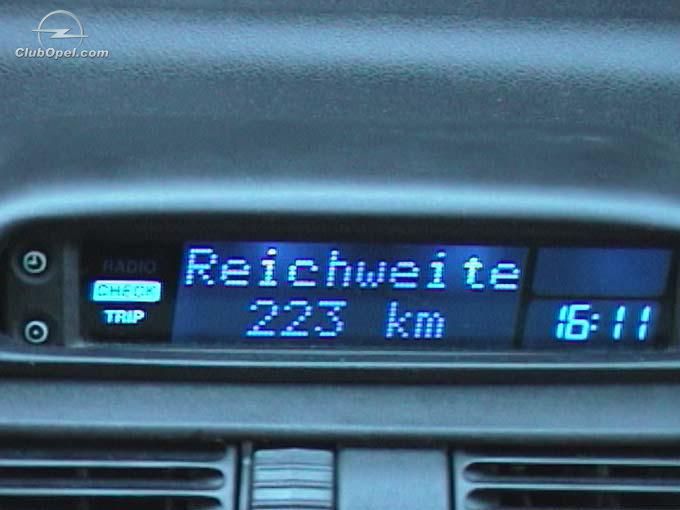

Rezerva carburant

Lucrari preliminare
In primul rand trebuie sa se stie ca nu toate semnalele pe care le cere MID-ul de Astra F GSI sunt disponibile la Tigra de fabrica. De aceea se va incepe cu o diagrama de legaturi, pentru a evidentia ce semnale sunt disponibile si apoi ce senzori se mai pot adauga.

Conectoare:
Conectorul X19 Astra F si X23 Tigra sunt identice ceea ce face sa se poata conecta direct:

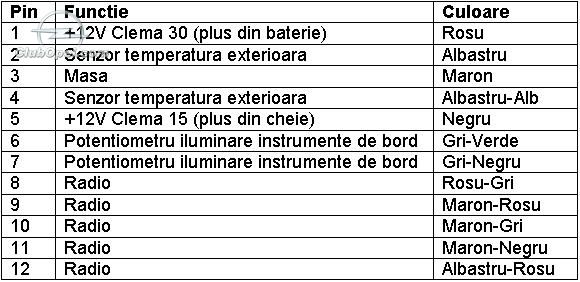

Alocarea pinilor in conectorul cu 12 pini este urmatoarea:

Conectorul X20 Astra F. Acest conector pe Tigra nu exista, asa ca va trebui complet recablat.

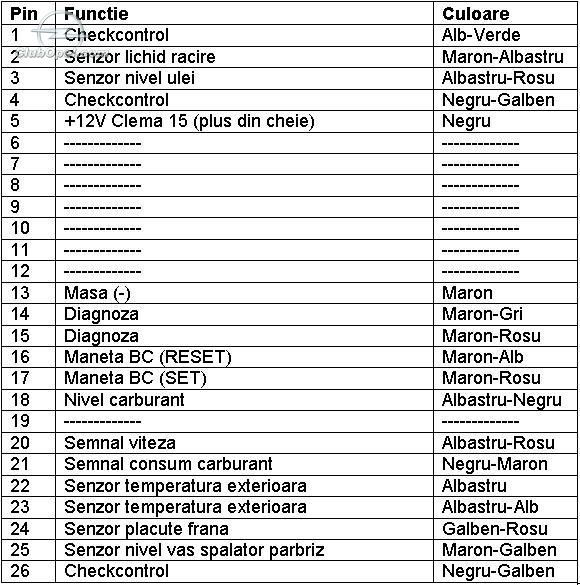

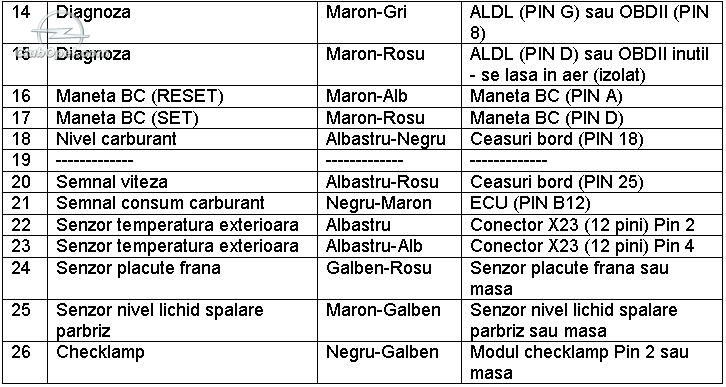

Dar mai intai alocarea pinilor in acest conector cu 26 de pini:

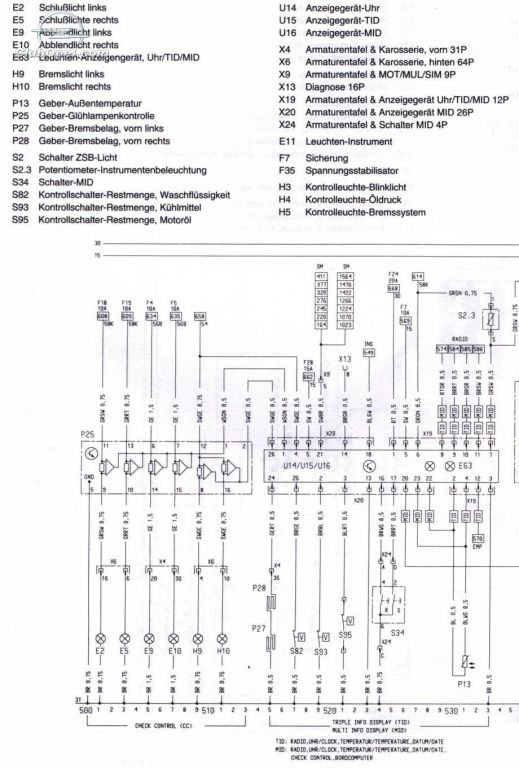

Schema originala de Astra F:

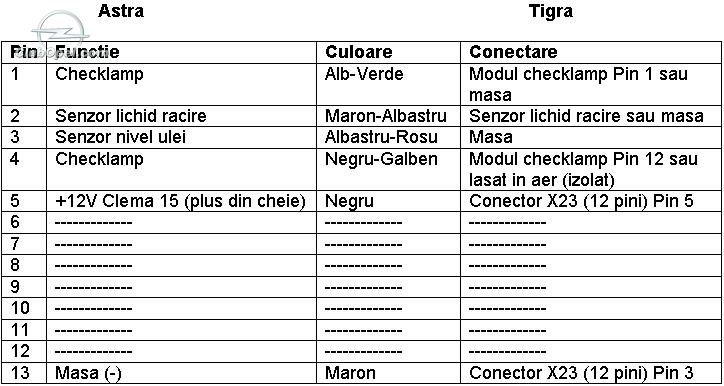

Daca ne-am lamurit asupra schemei de conexiuni, trecem acum la alocarea pinilor conectorului X20 pentru semnalele de pe Tigra:


Pentru evitarea legaturilor intre cele doua conectoare se pot face 4 conexiuni interne:

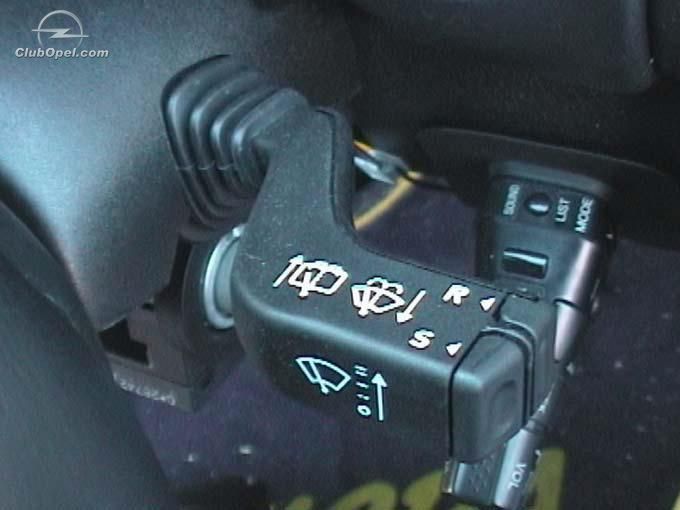

Maneta de actionare BC:

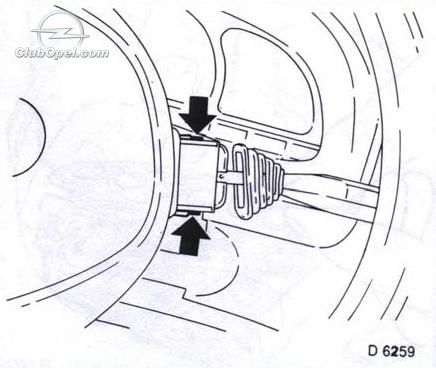

Înlocuirea manetei standard, de la coloana de direcție cu noua maneta cu butoane de BC se face rapid. Se scoate mai intai capacul coloanei de direcție, apoi se apasa cele douã cleme de blocare și comutatorul se scoate din locasul lui. Apoi se deconecteaza conectorul din spate si se instaleaza noua maneta in ordine inversã.

Maneta cu butoane de BC se potriveste exact in locul celei de actionare stergatoare. Ea are in plus doua butoane care sunt conectate la un conector cu 3 pini. In lipsa manetei se pot monta undeva in masina 2 butoane (contacte) dar este mult mai elegant cu maneta. Sunt persoane foarte inventive care au montat in maneta originala fara butoane, 2 microswitch-uri de mouse pe interior lasand afara numai axele lor de actionare.

Cablarea de baza a MID-ului:

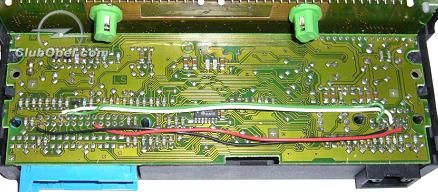

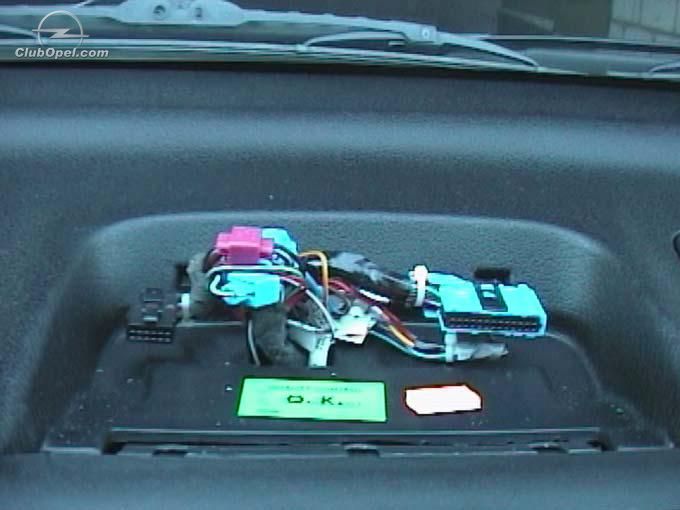

In primul rand vom executa cele 4 strap-uri interne pe cablajul MID-ului sau daca nu suntem convinsi ca vom reusi operatia, le vom face in exterior intre cele doua conectoare, cel cu 12 pini si cel cu 26. Acestea sunt:

Apoi vom executa conexiunile cu maneta:

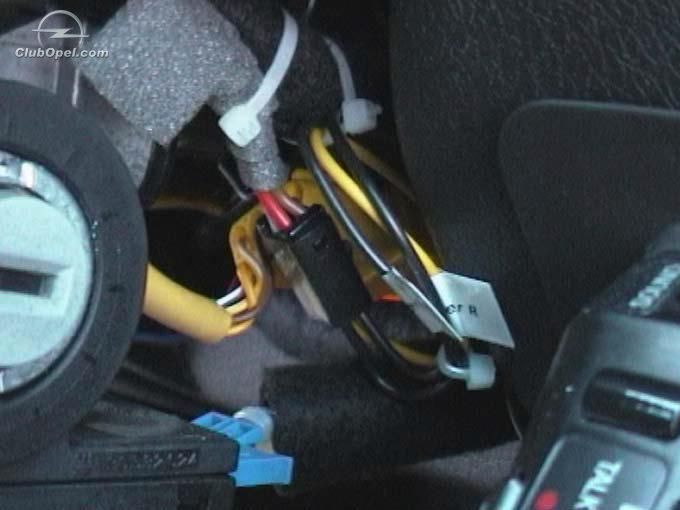

Conectorul manetei
In acest moment, daca vom conecta cele doua conectoare la MID, vom putea vedea ca se alimenteaza, se aprinde lumina de fundal si ca putem selecta din meniu informatiile fara a avea insa valori, in afara de temperatura exterioara.

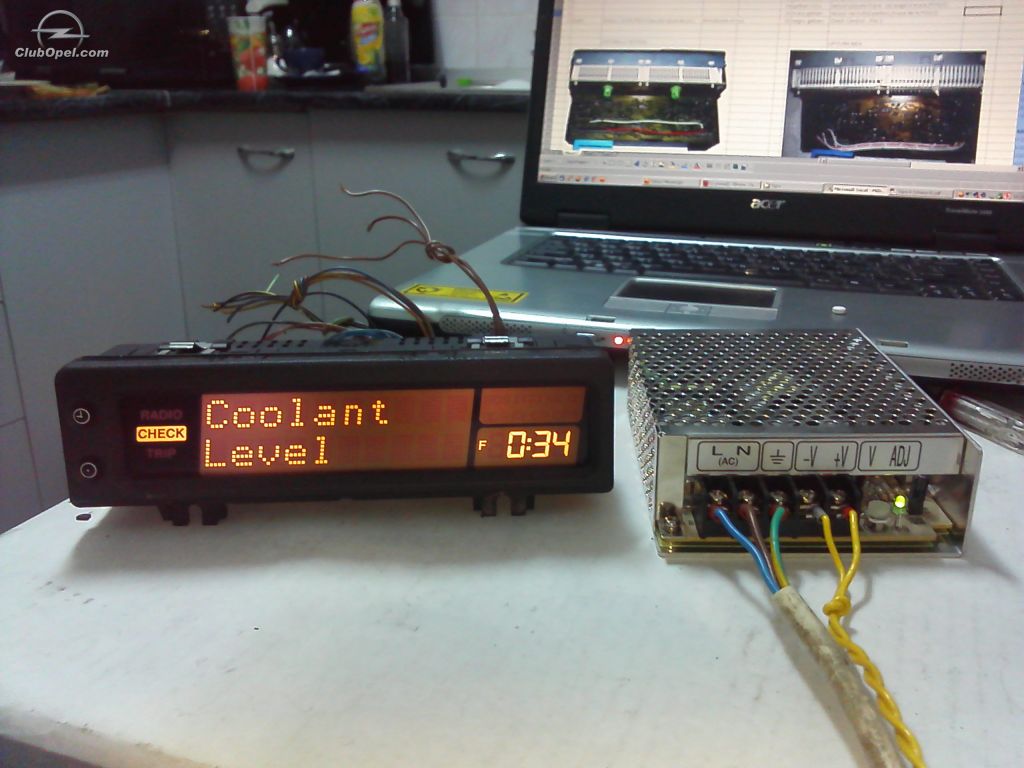

Putem proba acest lucru pe masa de montaj, inainte de a conecta maneta, alimentand MID-ul dintr-o sursa de tensiune continua de 12V si avand grija ca restul conductoarelor sa nu faca scurtcircuit intre ele:

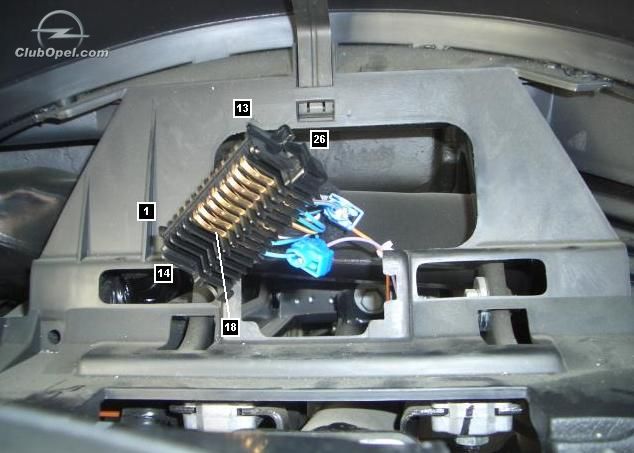

Acum vom executa conexiunile cu bordul, la conectorul din spatele ceasurilor de bord:

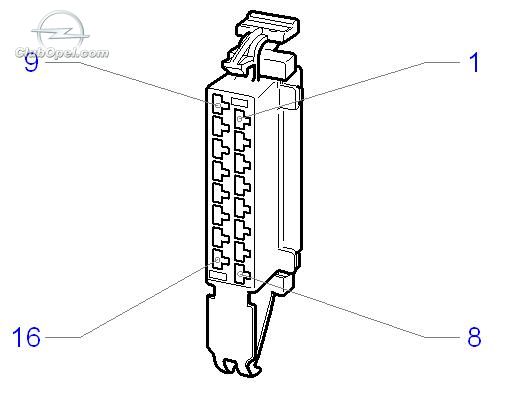

Conector ceasuri bord

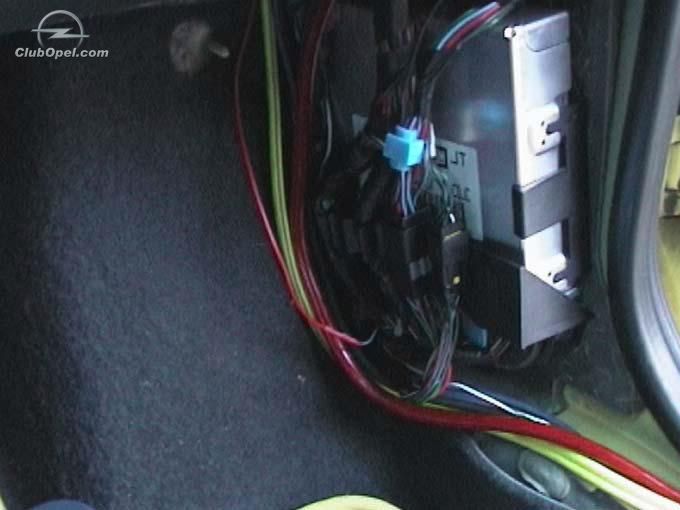

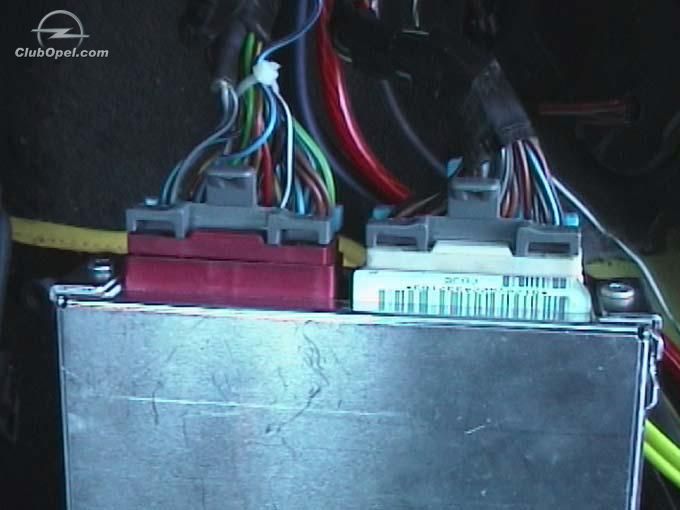

Vom executa conexiunea cu ECU. Acesta se gaseste la baza stalpului de la pasager.

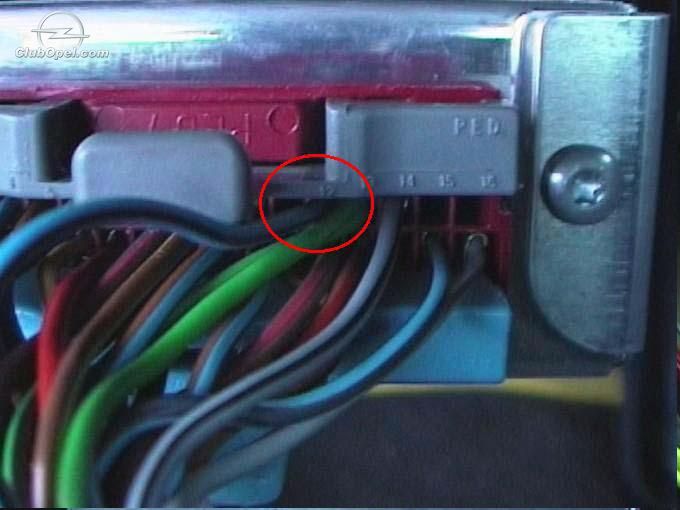

Conectorul B este cel rosu, iar pinul 12 este cel incercuit

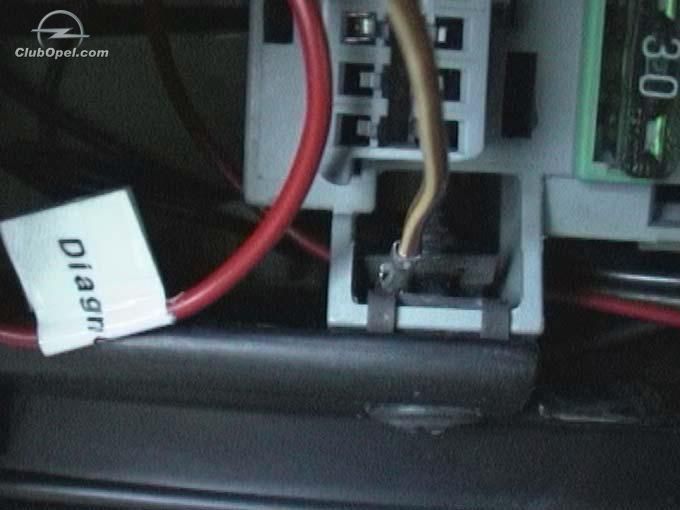

Vom executa si conexiunea cu conectorul de diagnoza, in functie de tipul de conector cu care este echipata masina, pentru a putea reprograma MID-ul:

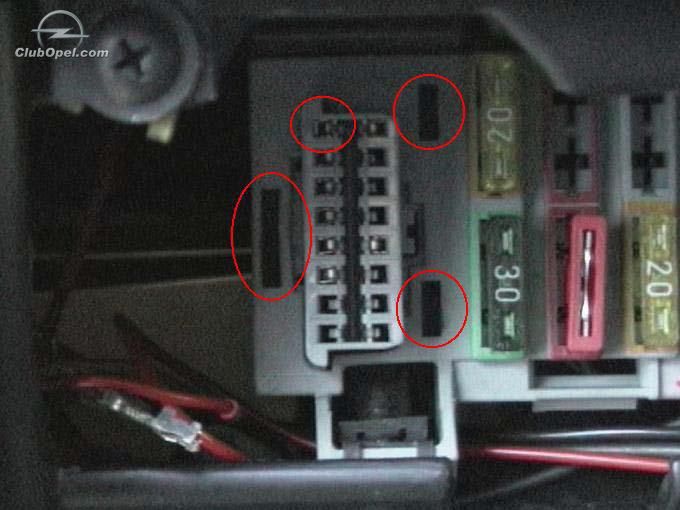

Pentru conectorul OBDII, se actioneaza asupra clemelor incercuite, se scoate conectorul si se introduce un pin pe locul 8, dupa ce a fost sertizat in prealabil la capatul unui conductor. Cel de al doilea conductor, se lasa in aer, izolat (vezi poza de mai sus), va servi ulterior la programarea MID-ului. Apoi se monteaza inapoi conectorul in locasul sau.

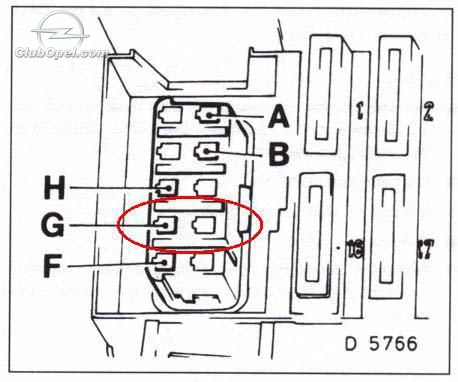

Pentru conectorul ALDL, se vor echipa doi pini in conector (G si D), ca mai jos:

In acest moment, BC-ul trebuie sa functioneze, chiar daca informatiile sunt eronate, acestea se vor rezolva la reprogramarea MID-ului.

Functia Checkcontrol:
Aceasta functie se realizeaza prin:
a) testarea modulului de verificare a becurilor
b) testarea senzorilor.

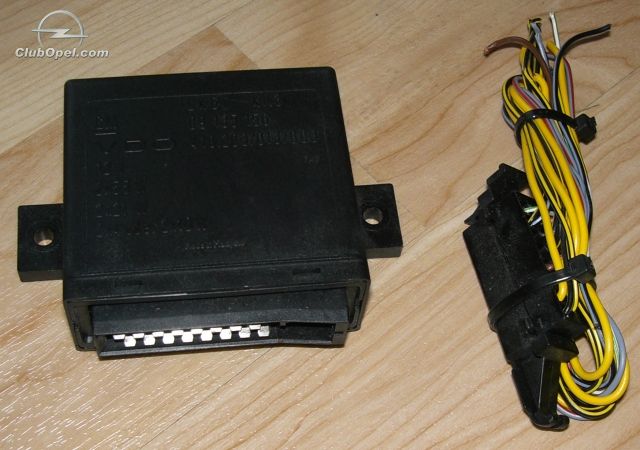

a) Modulul de verificare a becurilor:
Acest modul este destinat sa genereze o atentionare, daca una dintre lampile monitorizate este defecta. Modulul monitorizeaza curentul care trece prin filamentul unor becuri si raporteaza MID-ului daca un filament este intrerupt.
Becurile monitorizate sunt:
- Faza scurta stanga;
- Faza scurta dreapta;
- Pozitie stanga;
- Pozitie dreapta;
- Stop pe frana stanga;
- Stop pe frana dreapta.
Modulul trebuie amplasat aproape de Blocul de sigurante pentru a fi usor intercalat pe circuitul dintre siguranta si bec.

Conectorul modulului este urmatorul:

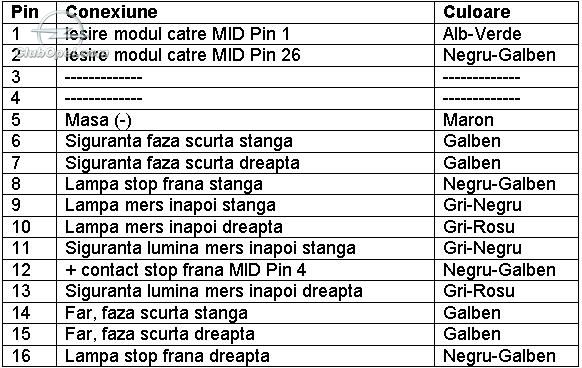

Alocarea pinilor in conector este urmatoarea:

Dacã acest modul nu este prezent, pinii 1 și 26 se conecteaza la masa, iar pinul 4 se lasa „in aer”.

b) Senzori:

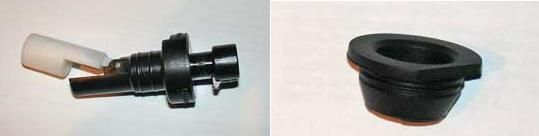

- senzorul de nivel lichid de spalat parbrizul;

Echipeaza majoritatea modelelor Opel cu Bordcomputer. Se gaureste vasul, se monteaza garnitura de cauciuc si apoi se monteaza senzorul prin impingere in garnitura. Apoi se conecteaza cu ajutorul unui conector cu 2 pini. Unul din pini se conecteaza la masa iar celalalt la MID Pin 25.

- senzorul de nivel antigel in vasul de expansiune;

Se inlocuieste busonul vasului de expansiune, cu un buson cu senzor de nivel de la Astra GSI. Apoi se conecteaza cu ajutorul unui conector cu 2 pini. Unul din pini se conecteaza la masa iar celalalt la MID Pin 2.

- senzor placute frana (optional);

Echipeaza majoritatea modelelor Opel cu Bordcomputer. Se cauta pe la centrele de dezmembrare perechea conectorului senzorului si se cableaza pe masina, cu un pin la masa iar celalalt la MID Pin 24.

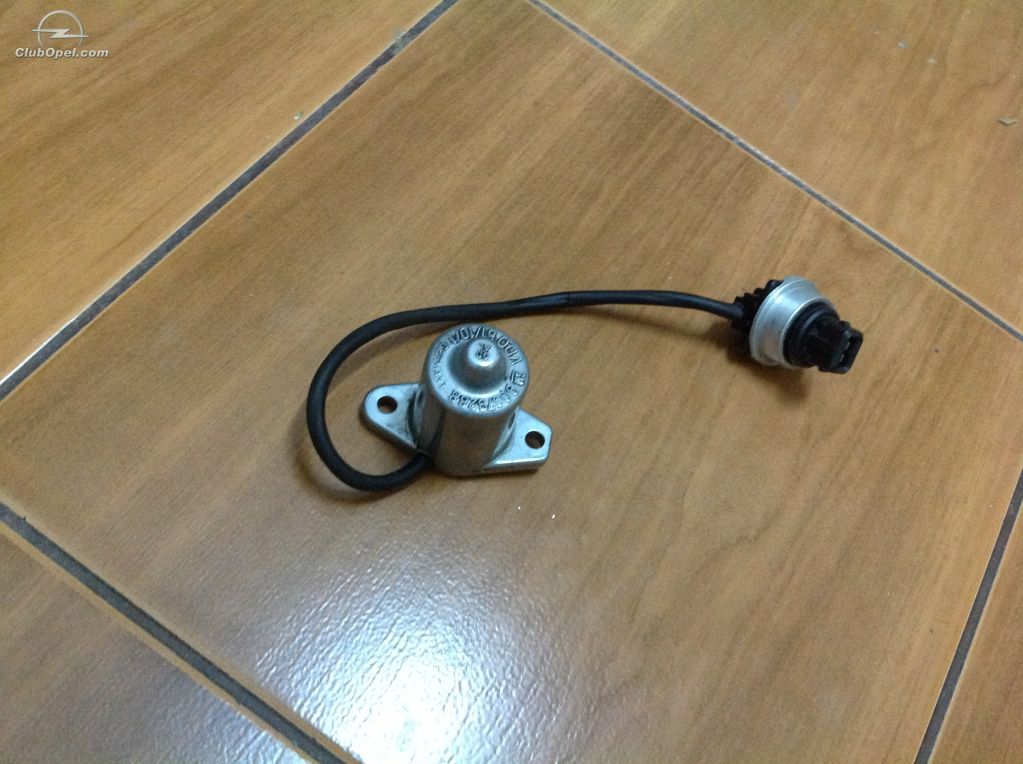

- senzor nivel ulei in baie (optional);

Echipeaza majoritatea modelelor Opel cu Bordcomputer. Se cauta pe la centrele de dezmembrare inclusiv perechea conectorului senzorului si se monteaza in baia de ulei a masinii. Conectorul se cableaza cu un pin la masa iar celalalt la MID Pin 3.

NOTA: Pentru oricare din cei patru senzori absent este valabila regula, ca firul corespunzator ce se conecteaza la MID sa se conecteze cu celalalt capat la masa (MID Pin 13).

Masca consolei

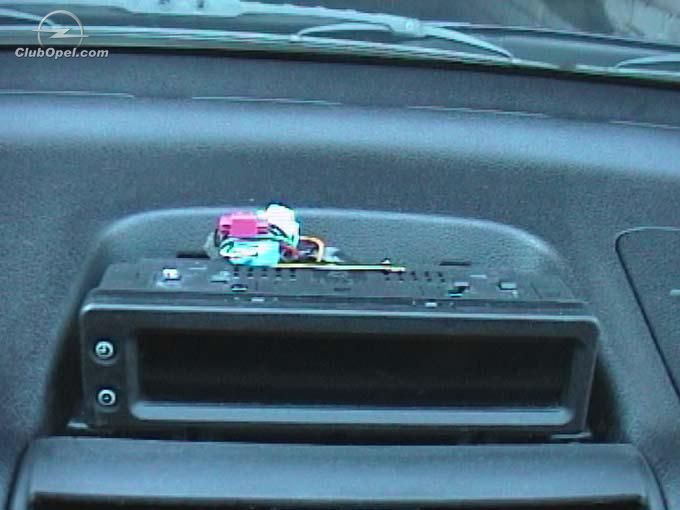

In cazul in care MID-ul a devenit functional, nu mai ramane decat amplasarea lui in locasul unde era montat TID-ul si ajustarea mastii consolei pentru a putea acoperi MID-ul. Avand in vedere ca MID-ul este mai mare decat TID-ul, se incepe prin a face loc conectorilor in locasul in care vor sta, aranjand conductoarele ce sunt conectate la acestea.

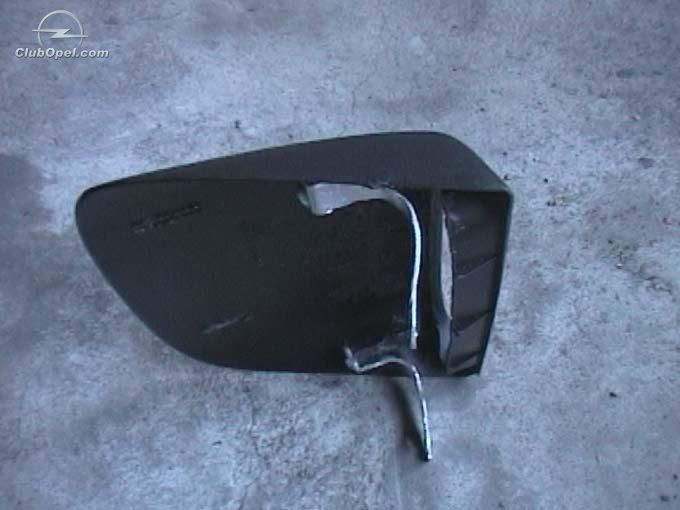

Se trece acum la decuparea mastii ce va acoperi MID-ul. Dupa ajustarea mastii se trece la confectionarea unor urechi de tabla pentru a putea fixa masca.

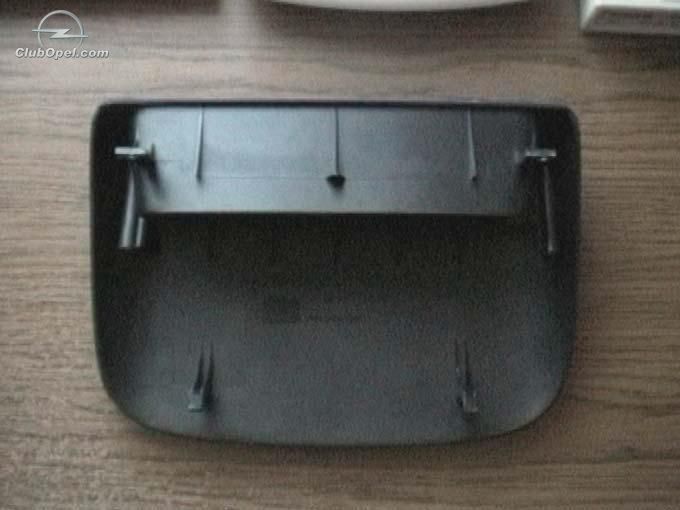

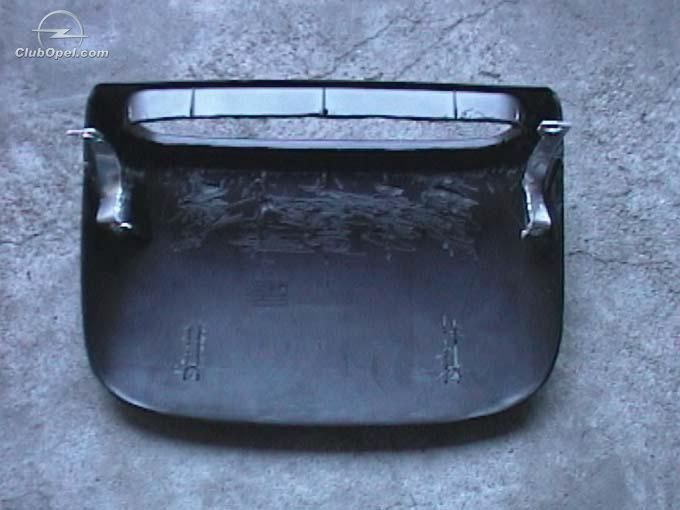

Masca nedecupata

Masca decupata
Daca totul este gata, nu mai ramane decat sa conectati conectorii MID-ului, sa il asezati in locasul sau si sa montati masca.

Ce mai trebuie facut?
Se porneste motorul si se va constata ca vor fi afisate valori cel putin ciudate. Aceasta deoarece MID-ul provine de pe o Astra F GSI cu un cu totul alt motor decat Tigra. Pentru a sti de pe ce motor provine, vom apasa simultan pentru 3 secunde cele doua butoanele SET si RESET ale manetei BC si va apare afisat un numar de cod si versiunea software, iar pe ecranul urmator numarul de impulsuri pe km.

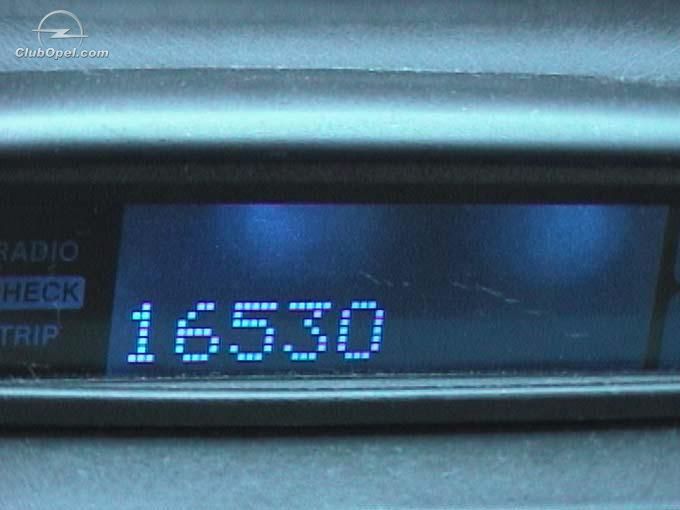

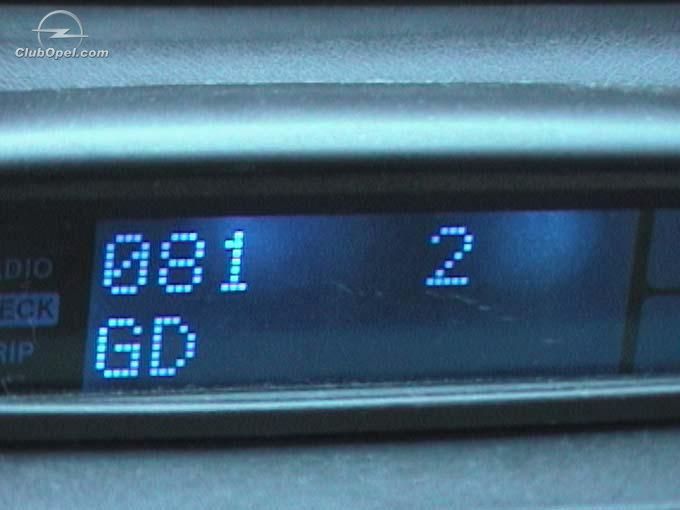

Codul 081 semnifica faptul ca afisajul radio este setat sa fie vizibil pe BC. Daca nu se doreste acest lucru (de ex. Daca nu mai este pe masina un radio-CD original), cu ajutorul testerului TECH 2 (sau TECH 1 in cazul ALDL) se va programa codul 095. La fel se poate schimba si numarul de impulsuri pe km. Dar mai este o problema. Rezervorul de Astra are 52 de litri, iar cel de Tigra, 46 de litri.

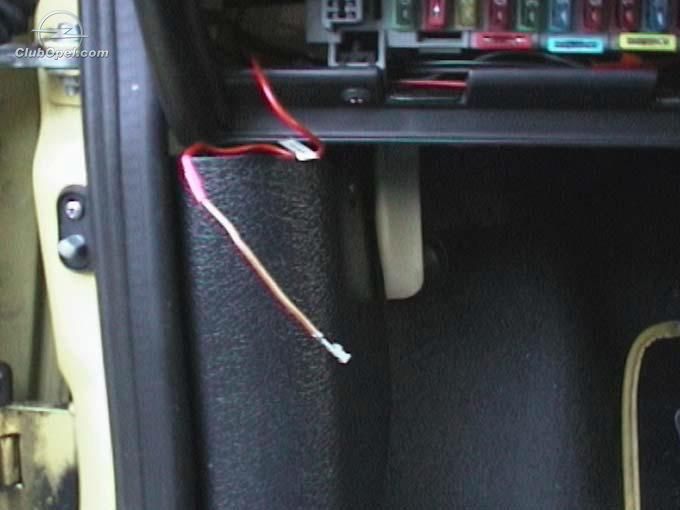

Sa ne amintim de conductorul lasat liber langa conectorul de diagnoza. Daca punem acest conductor la masa, MID-ul intra in modul Programare:

Folosind tasta SET de pe maneta, se pot baleia acum cele 5 meniuri de diagnoza, ajungem la Diag:5 . Apasam apoi butonul cu ceas de pe MID si adaptam indicatia de pe ecran scazand 3 litri (A:-3) si deja am ajuns la 49 de litri. Putem scadea in continuare pana la 46 de litri.

Noua valoare va fi memorata apasand timp de 3 secunde tasta RESET de pe maneta.

Apoi se desface de la masa conductorul de langa conectorul de diagnoza si BC-ul este acum programat. Conductorul se izoleaza cu tub termocontractibil si se lasa acolo.

Va doresc succes la montaj!

Dipl. ing. Laurentiu DIVORA


Ultima modificare facuta de LDivora la Mie 26 Jun, 2013 10:56 pm
Skip ads

  • streetfame

  • Mesaje scrise: 92
  • Locatie: Constanta
  • Masina: Tigra 1997 1.6
  • Status: Offline
  • Cont inregistrat: 24 Jun 2013

  • Mesaj Privat
foarte util. multumim. de mult ma intrebam cum sa fac treaba asta Smile acum in viitorul apropiat o sa imi pun si eu dupa ce cumpar toate piesele Smile
  • alinmuresan

  • Mesaje scrise: 349
  • Locatie: Valcea
  • Masina:
  • Status: Offline
  • Cont inregistrat: 24 Nov 2008

  • Mesaj Privat

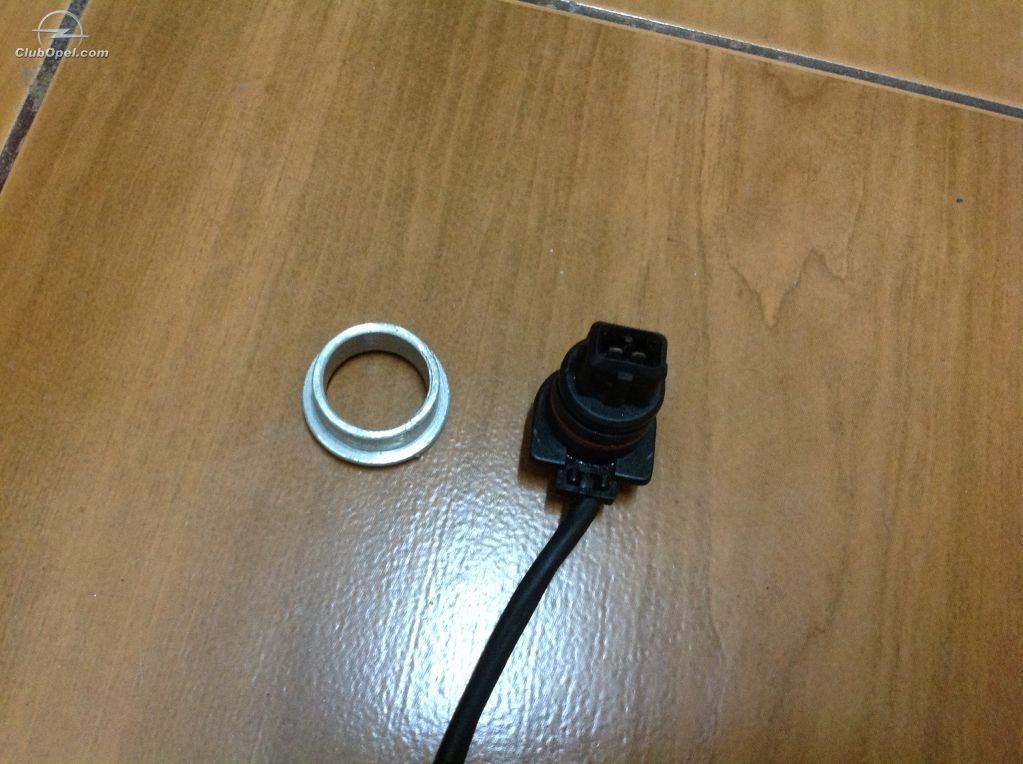

Adaugarea senzorului de nivel ulei in baie nu este foarte usoara, trebuie confectionata inclusiv o piesa de aluminiu cum mi-am facut eu, ce trebuie sudata de baie.
Eu planuiam sa montez senzorul pe placutele metalice din interiorul baii, cele care impiedica formarea valurilor, prin incercari.


  • LDivora

  • Mesaje scrise: 3,096
  • Locatie: Bucuresti
  • Masina: Astra 2003 Y20DTH/PSG16
  • Status: Offline
  • Cont inregistrat: 30 Mai 2005

  • Mesaj Privat
Cred ca-ti imaginezi ca stiu ce am scris, nu vorbesc din povesti sau din poze. Tutorialul spune ca se poate monta, nu face un scop din asta. Titlul nu se refera la montarea senzorilor. Fiecare se descurca sa monteze cum se pricepe.
Skip ads

  • alinmuresan

  • Mesaje scrise: 349
  • Locatie: Valcea
  • Masina:
  • Status: Offline
  • Cont inregistrat: 24 Nov 2008

  • Mesaj Privat
iar eu am adaugat o informatie in plus, ce atata suparare?
  • LDivora

  • Mesaje scrise: 3,096
  • Locatie: Bucuresti
  • Masina: Astra 2003 Y20DTH/PSG16
  • Status: Offline
  • Cont inregistrat: 30 Mai 2005

  • Mesaj Privat
Nu e nici o suparare, am spus ca nu face obiectul acestui tutorial. Poti face tu un tutorial cu asta asa cum exista de ex. tutorial cu montajul senzorului de nivel la vasul cu lichid de spalat parbrizul.
  • streetfame

  • Mesaje scrise: 92
  • Locatie: Constanta
  • Masina: Tigra 1997 1.6
  • Status: Offline
  • Cont inregistrat: 24 Jun 2013

  • Mesaj Privat

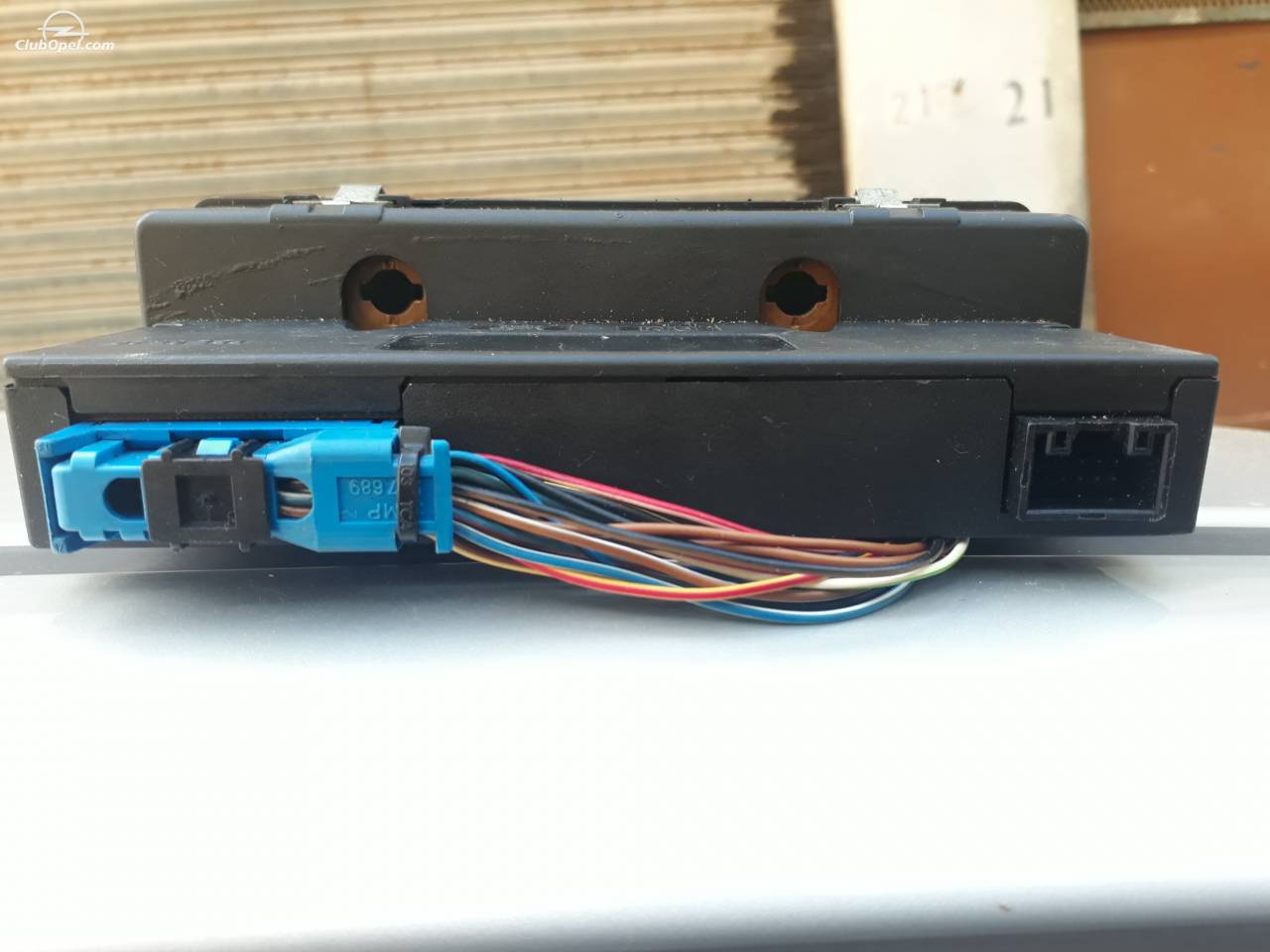

salut. am facut rost si eu de computer si maneta, imi poti da un sfat inainte sa ma apuc de treaba? trebuie sa fiu atent la ceva? mersi
  • amarahouse

  • Mesaje scrise: 17
  • Locatie: Ialomita
  • Masina: Tigra 1996 1,6
  • Status: Offline
  • Cont inregistrat: 04 Aug 2008

  • Mesaj Privat
Salut. Am reusit sa montez si eu. Urmeaza sa fac rost de senzori si sa ii montez pe rand. Multumiri pentru tutorial si felicitari celor care l-au creat!
Skip ads

  • ionut_usher

  • Mesaje scrise: 6
  • Locatie: Bucuresti
  • Masina: Tigra 1996 X14XE
  • Status: Offline
  • Cont inregistrat: 13 Jan 2014

  • Mesaj Privat
Vã salut! Ați reuși sã calibrați MID-ul pentru a indica valoarea corectã a consumului (@LDivora)?
  • LDivora

  • Mesaje scrise: 3,096
  • Locatie: Bucuresti
  • Masina: Astra 2003 Y20DTH/PSG16
  • Status: Offline
  • Cont inregistrat: 30 Mai 2005

  • Mesaj Privat
Mai am de lucru. Trebuie calibrat si bordul.
  • streetfame

  • Mesaje scrise: 92
  • Locatie: Constanta
  • Masina: Tigra 1997 1.6
  • Status: Offline
  • Cont inregistrat: 24 Jun 2013

  • Mesaj Privat
ceva noutati calibrarea mid-ului LDivora?
  • LDivora

  • Mesaje scrise: 3,096
  • Locatie: Bucuresti
  • Masina: Astra 2003 Y20DTH/PSG16
  • Status: Offline
  • Cont inregistrat: 30 Mai 2005

  • Mesaj Privat
Da, MID-ul e OK, bordul nu se poate, el stie ca rezervorul e de 61l de Vectra A. Am pus la bord conector OBD1 (ALDL) pentru diagnoza, am pus TECH1 pe el, dar nu se poate seta.
Skip ads

  • streetfame

  • Mesaje scrise: 92
  • Locatie: Constanta
  • Masina: Tigra 1997 1.6
  • Status: Offline
  • Cont inregistrat: 24 Jun 2013

  • Mesaj Privat
Adica nu arata cosumul corect?
  • LDivora

  • Mesaje scrise: 3,096
  • Locatie: Bucuresti
  • Masina: Astra 2003 Y20DTH/PSG16
  • Status: Offline
  • Cont inregistrat: 30 Mai 2005

  • Mesaj Privat
Computerul arata corect, doar bordul arata mai multa benzina in rezervor decat este. In rest totul e OK.

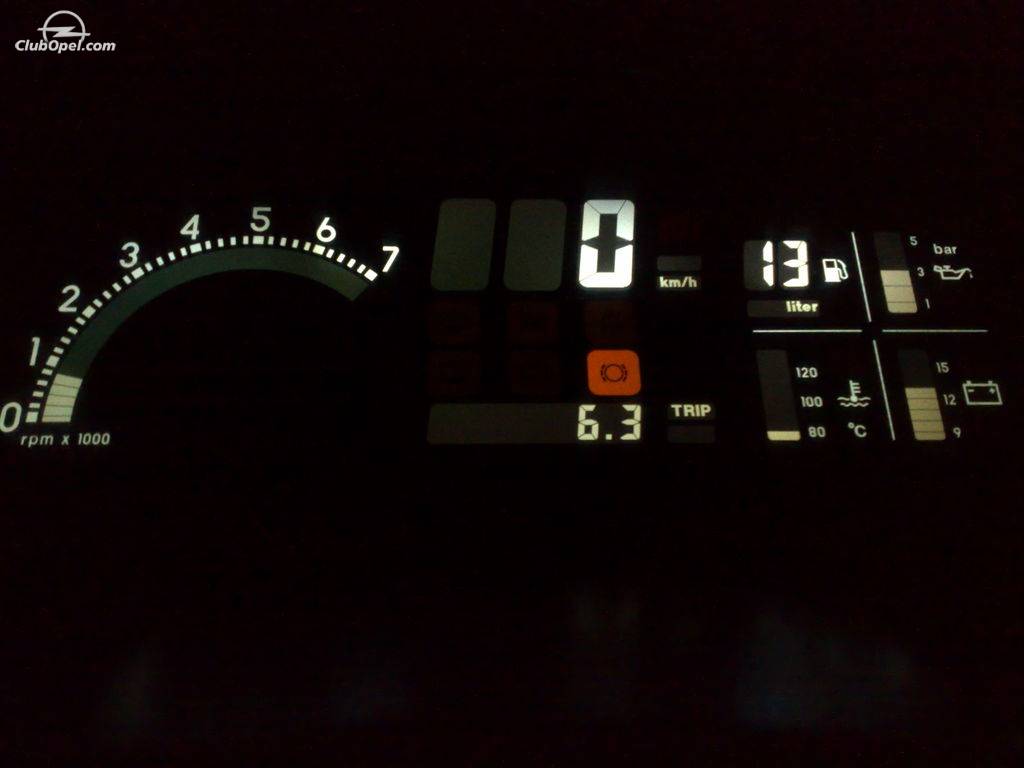

Poate nu am fost prea explicit, Tigra are acum bord LCD de Vectra A.
  • streetfame

  • Mesaje scrise: 92
  • Locatie: Constanta
  • Masina: Tigra 1997 1.6
  • Status: Offline
  • Cont inregistrat: 24 Jun 2013

  • Mesaj Privat
Gata am inteles, tu nu reuseai sa faci sa arate pe lcd corect.
  • streetfame

  • Mesaje scrise: 92
  • Locatie: Constanta
  • Masina: Tigra 1997 1.6
  • Status: Offline
  • Cont inregistrat: 24 Jun 2013

  • Mesaj Privat
care sunnt legaturile intr-e mufele din mid daca nu le facem la interior? este sus sau nu am vazut eu?
  • influent

  • Mesaje scrise: 6
  • Locatie: Prahova
  • Masina: Calibra 1993 c20xe
  • Status: Offline
  • Cont inregistrat: 18 Mar 2012

  • Mesaj Privat

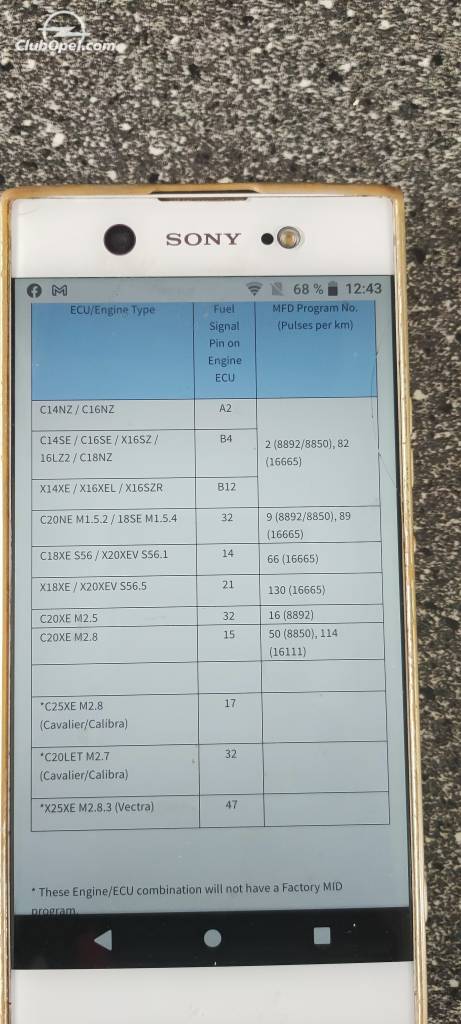

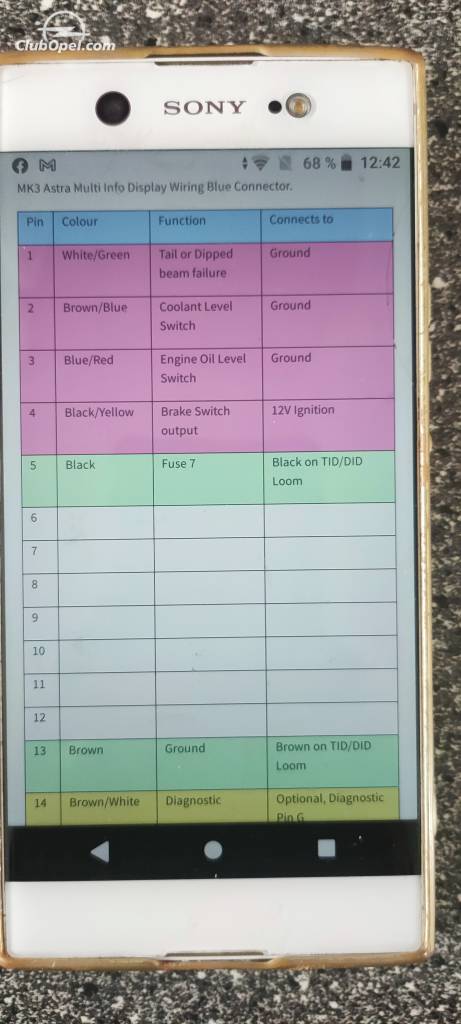

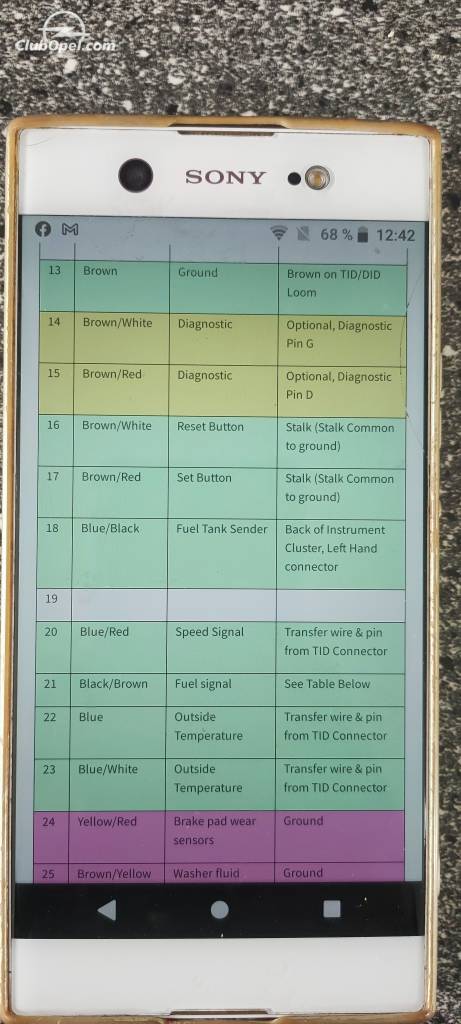

Salut, am montat si eu mid-ul dupa instructiunile pe de forum plus cateva scheme luate de pe un site german, totul functional pana la consumul instant si mediu, ramane la L/H si media nu o afiseaza, masina a avut 1.6 SZR la baza, acum are C20xe. Am legat pinii pt CC la masa, pinul 4 la 12V+Contact iar pin 26 liber,pt a intra pe modul Trip,vss legat la ceasuri (Rosu-Albastru) la ecu am legat la pinul negru-maro nu imi pot da seama ce legaturi am gresit sau nu am facut bine...
  • Amin777

  • Mesaje scrise: 2
  • Locatie: Alta tara
  • Masina: Ascona 1988 W5204751
  • Status: Offline
  • Cont inregistrat: 15 Nov 2021

  • Mesaj Privat
Salut LDivora, jai un ordinateur de bord alors je voulais l'installer à une autre voiture c possible ? avec l'affichage date et heure et d'autres signaux par défaut et Cela me suffit donc Alors qu'est-ce que je dois faire pour l'alimenter
Merci d'avance

Traducere Google Translate:
Salut LDivora, am un computer de bord, așa cã am vrut sã-l instalez pe o altã mașinã c posibil? cu afișare a datei și a orei și alte semnale în mod implicit și Așa cã este suficient pentru mine. Deci, ce trebuie sã fac pentru a-l porni
Mulțumesc anticipat
