Tutorial adaptare comenzi volan la Pioneer

Pentru ca am primit exrtrem de multe solicitari in ultima vreme, vreau sa clarific unele chestii.

Rezistentele care se inlocuiesc se gasesc in butoanele comenzilor ... sub aceste butoane. Gasiti pe club cum se monteaza / demonteaza si pe google poze mai clare.
Rezistentele CU care se inlocuiesc se gasesc la magazin.

Ne propunem sa avem exact configuratia originala de comenzi pe noul CD Player Pioneer. In configuratia finala toate rezistentele vor fi legate in paralel.

Adica
Volume up = se inlocuieste rezistenta existenta cu 16k ohmi
Volume down = se inlocuieste rezistenta existenta cu 24k ohmi
band / escape = se inlocuieste rezistenta existenta cu 62.75 kohmi
tune up = se inlocuieste rezistenta existenta cu 8 kohmi
tune down = se inlocuieste rezistenta existenta cu 11.2 kohmi
source = se inlocuieste rezistenta existenta cu 1.2 kohmi

P.S. valoarea rezistentelor nu trebuie sa fie exacta dar trebuie sa fie intr-o marja destul de apropiata.. in prima pagina a topicului se vad marjele de functionare

cele doua fire de la comenzi pleaca deja la spira volanului, si de acolo mai departe.
evident dupa spira ne legam cu alte doua fire care ajung la o mufa jack de 3.5mm unde se leaga la tip si la sleeve (partea de sus si partea de jos) - partea de la mijloc ramane nelegata.
Bagam jack-ul de 3.5 mm in mufa W/R si ne bucuram de comenzi.

Asa Adi,foarte bine expus,cand o sa am volan cu comenzi o sa urmez pasi descrisi.M-am pierdut putin la acolo la mufa jack,mufa nu are 2 fire,miez si camasa,sau e altfel?
Sau are miez si 2 camasi exterioare?Si noi ne legam doar la cele 2 camasi.

Va salut, cumva acest tutorial este valabil si pentru navigatie pioneer F320bt ?

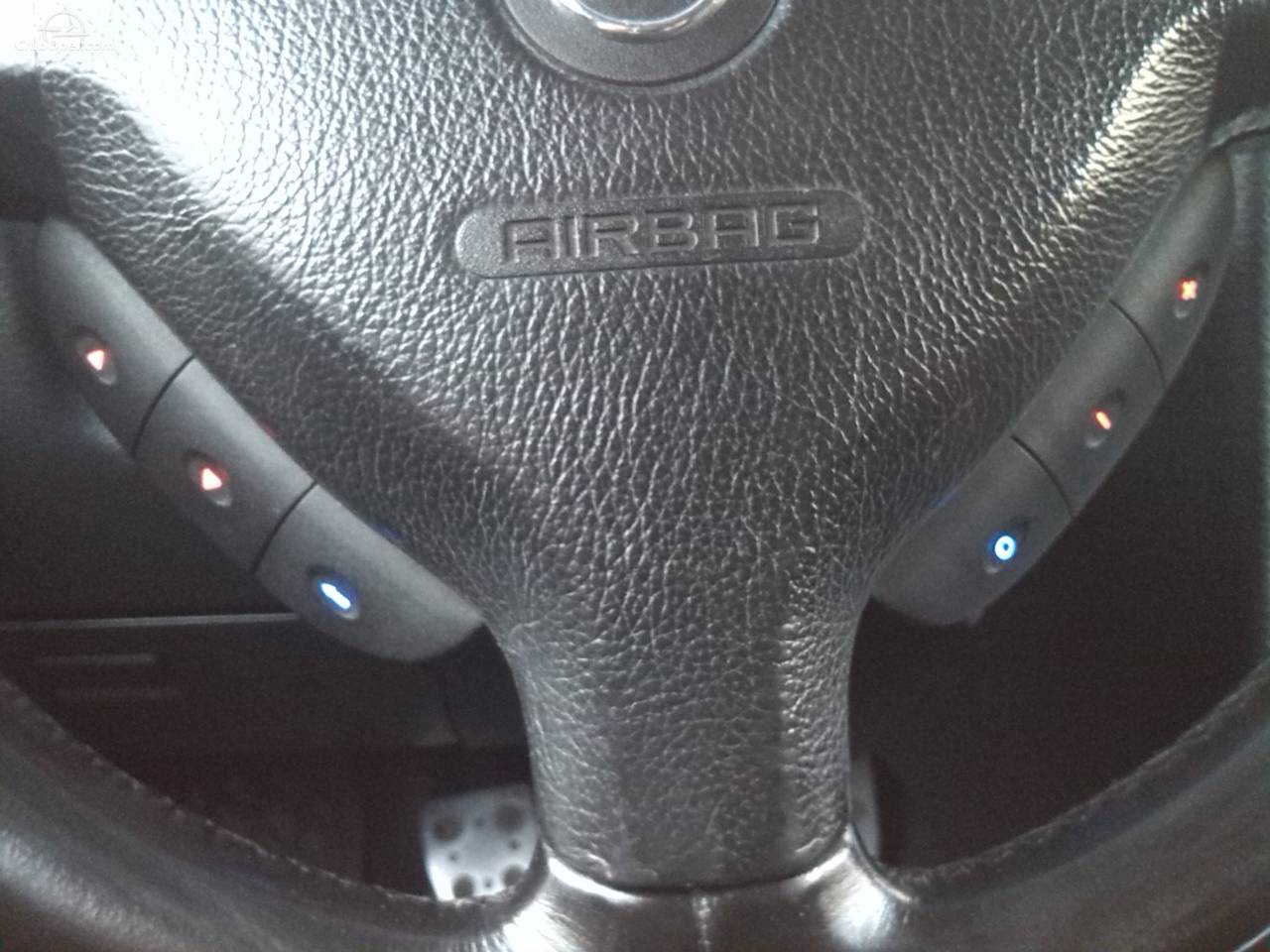

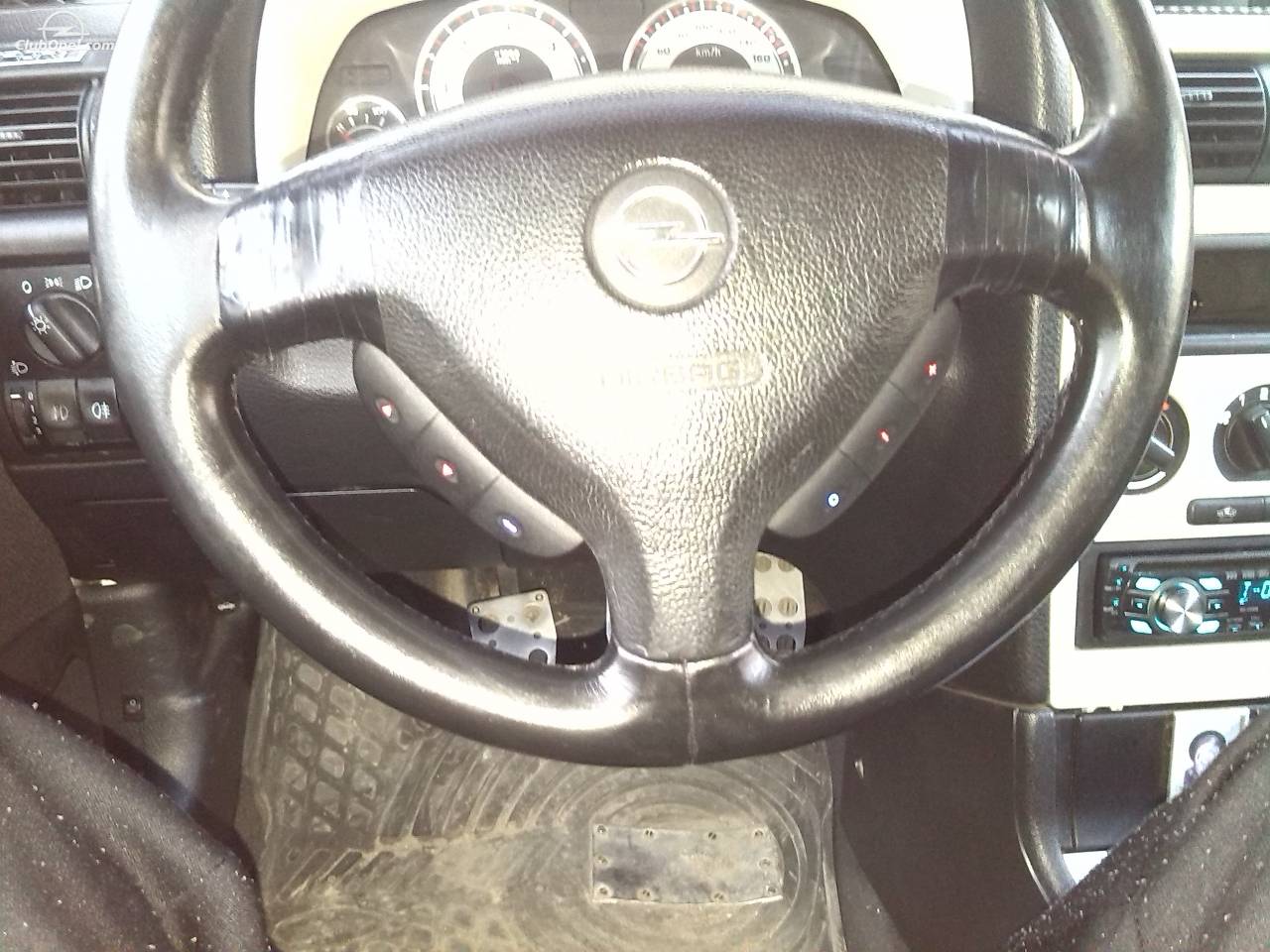

Gata am facut si eu treceredla un volan simplu la unul cu comenzi si acestea modificate cu leduri si adaptate sa mearga la pioneer,pentru adaptare trebuie sa ii multumesc lui Adi @bazare care a schimbat rezistentele si m-a scutit pe mine descrantiri de minte(mi-am batut capul jumate de zi si nu le-am dat de capnsingur)

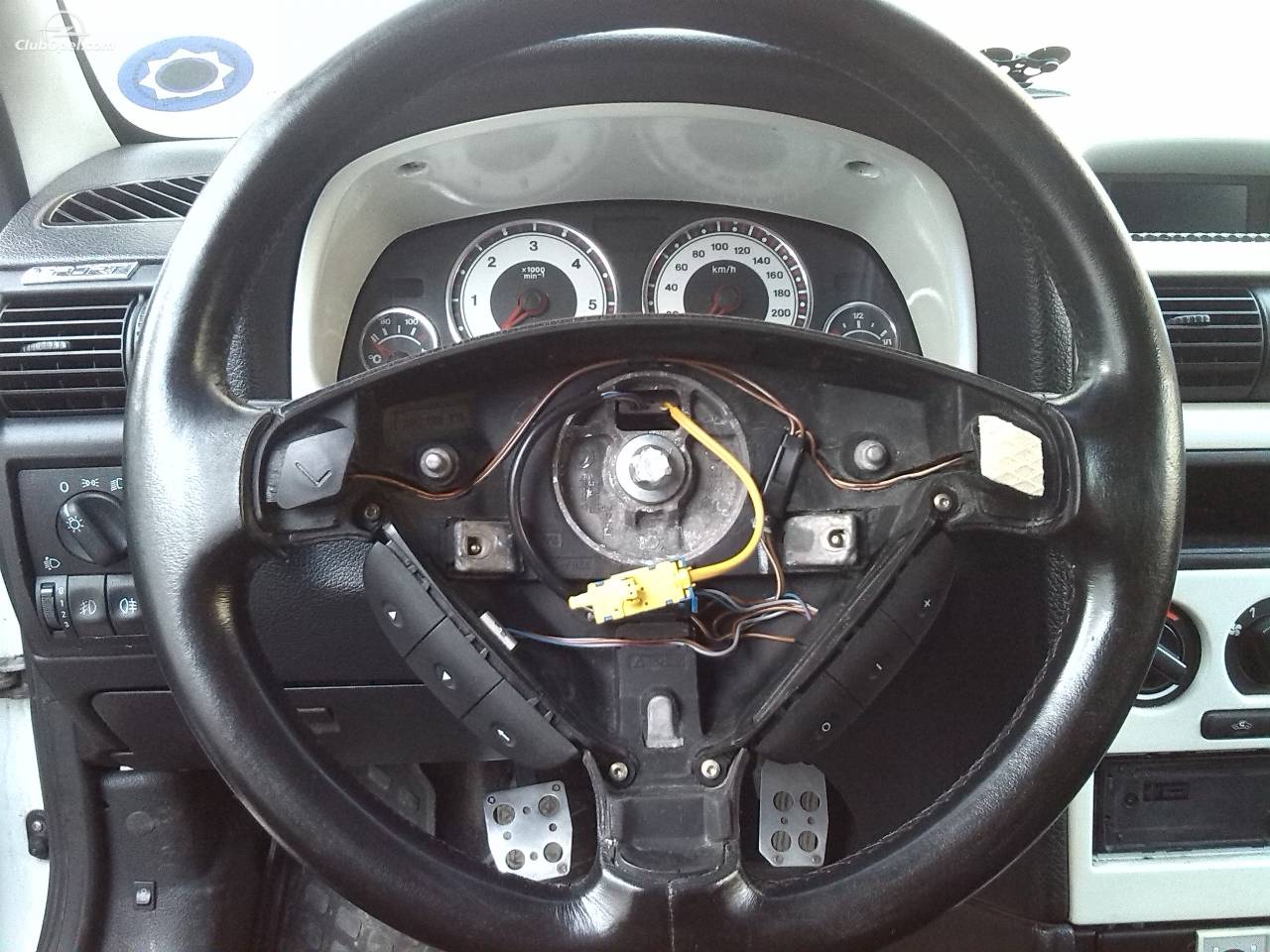

Pentru montaj pe masina a fostnevoie de spilara pentru comenzi,si un jack de 3,5mm pencare l-am infipt in mufa wr a mp3-ului.
Firele de la spirala la cass erau trase si nu a fost nevoie decat de conectarea lor la mufa jack si firul albastru/alb care da comanda si la statie.
Firele se leaga infelu urmator:firul albastru/rosu de la spirala de leaga pe mijlocul mufei jack,acesta este responsabil cu semnalul de la comenzi,masa de la jack se leaga pe sleev(partea de jos/spre baza) si am legat-o cu papucel pe carcasa mp3-ului
-firul gri de la spirala,responsabil cu iluminarea comenzilor se leaga cu firul albastru/alb din spate de la cass care da comanda si la statie(cine are)
Toate legatule s-au fwcut in mufa iso din spatele cass-ului cu papucei si tot ce trebuie. Spor la treaba.
O sa revin si cu pozen spatele cass-ului daca solicita cineva.

Pe comenzile originale ale masinii ai 6 butoane ... nu exista asa ceva "next folder"

Vol +
Vol -
Tune +
Tune -
Source / ON_OFF
Mute

Daca vrei mai multe butoane mai adauga altele la cele 6 sau schimba destinatia lor

Imi cer scuze daca postez aiurea,insa nu am gasit un topic potrivit pt. problema mea. Am cumparat masina cu un pioneer DEH-2820MP iar dupa ce setez configuratia boxelor,balans,fad,treble etc. ,apoi il inchid si scot cheile din contact,la urmatoarea pornire incepe cu prima melodie de pe cd si setarile sunt cele default,sa zic asa. E normal sau gresesc pe undeva? Multumesc!

salut! am si eu o vectra C din 2003 si as vrea sa stiu daca se poate adapta comezile pe volan la un pioneer deh 4000ub si cum? Stima!

cum as putea sa le adaptez din mufa RC? el are doua mufe in spate, aux-in si rc. la cea rc unde ma leg cu ea sau cum... nu prea stiu sunt cam incepator va rog sa-mi scuza-ti ne stiinta 😊 Stima!

Da te legi in mufa RC, este necesar doar sa citesti ce s-a scris pana acum. In mufa RC intra un jack cu comenzile de la butoane ... urmaresti schema.

O rugaminte ai putea sa mi aratii fi mie cu cate un X pe img ta la rezistentele care trebuiesc eliminte si cu o alta culoare cele care sunt pentru leduri,si o schema cu valorile adica(R1,R2 ce valoare trebuie pentru rezistente) te rog mult tin sa precizez ca nu ma pricep bine si de aceea cer ajutarul tau dnl Bazare si vreau sa nu stric ceva. Multumesc Frumos si astept un raspuns .
